3. 229장 FPGA 검증 및 결과
이 글에서는 단일 이미지로 FPGA 실행 경로를 점검한 뒤 229장 전체 평가로 확장한 과정을 설명합니다. 먼저 test_one으로
program·preload·compute·readback·후처리를 연결하고, 같은 bitstream과 weight로 입력 이미지를 바꾸어 반복 실행했습니다.
두 detection head의 detector mAP, compute-only 속도, timing과 자원 사용량을 각 측정 조건과 함께 정리했습니다.
검증의 기준
각 이미지에서 start/done, cycle 수, CONV14·CONV20 readback과 후처리 결과를 기록했다. 최종 229장 실행의 평균값을 대표 성능으로 정리했다. 229/229 PASS는 모든 이미지의 FPGA 실행, 두 head readback, 결과 파일 생성이 완료됐다는 뜻이다. 검출 정확도는 같은 결과에 decode와 NMS를 적용해 계산한 detector mAP로 평가했다.
- 데이터
- 229장 · close/long · 2,959 truth boxes
- 입력
- 1920×1080 원본 → 256×256 RGB
- 평가
- 60 classes · IoU 0.50 · 11-point AP
- 출력
- CONV14 8×8 + CONV20 16×16
검증 수준과 확인 질문
Full-graph 가속기에서는 여러 종류의 문제가 한 번에 겹칠 수 있다. 주소가 틀리면 올바른 계산값도 다른 위치에 저장될 수 있고, signedness가 다르면 같은 byte를 전혀 다른 수로 해석할 수 있다. Tensor가 대체로 비슷해도 detection head의 confidence 순서가 바뀌면 최종 NMS 결과가 달라질 수 있다. 그래서 검증은 작은 단위에서 시작해 전체 데이터셋까지 단계적으로 확장했다.
| 수준 | 확인 질문 | 통과 근거 |
|---|---|---|
| 정수 reference | 양자화된 연산 규칙 자체가 검출 성능을 유지하는가 | INT8 software detector mAP 83.60% |
| Layer 비교 | 하드웨어와 software의 첫 차이가 어느 단계에서 생기는가 | 중간 tensor, 주소, packing, signedness 비교 |
| test_one | 한 이미지가 전체 그래프와 두 head를 끝까지 통과하는가 | done, cycle, CONV14·CONV20 readback |
| test_all | 상태를 초기화하며 229장을 반복 실행할 수 있는가 | 229/229 run 및 readback 완료 |
| Detector | 출력 차이가 실제 box와 class 정확도에 미치는 영향은 무엇인가 | 동일 decode·NMS 조건의 mAP, precision, recall |
검증 흐름
test_one
bitstream program, DDR input/weight preload, start와 done, CONV14·CONV20 readback, 후처리까지를 한 실행 경로에서 점검한다. 전체 데이터셋을 실행하기 전에 잘못된 주소와 실행 순서를 짧은 반복으로 찾는 단계이다.
test_all
program과 weight preload는 한 번만 수행하고 입력 이미지만 바꿔 229장을 처리하며 반복 실행 상태를 확인한다. 각 이미지 사이의 상태 초기화, done polling, 두 head의 저장과 파일 기록까지 포함한다.
Reference와 보드 결과를 비교하는 순서도 중요하다. 먼저 layer의 byte 수와 DDR 주소가 맞는지 확인하고, 그다음 byte packing과 signed·unsigned 해석을 맞춘다. 이후 bias, activation, requantization을 layer 단위로 비교한 뒤 마지막에 detector 결과를 확인한다. 최종 상자만 보고 원인을 추측하기보다 첫 mismatch가 나타나는 layer를 찾는 편이 문제 범위를 빠르게 줄인다.
검증 중 문제를 좁힌 순서
Full graph의 출력이 다를 때 최종 검출 이미지만 보면 원인을 찾기 어렵다. 같은 증상도 DDR 주소, byte packing, signedness, requantization, detection head scale에서 발생할 수 있기 때문이다. 검증 스크립트는 각 layer의 출력 크기와 주소를 확인하고, 필요할 때 packed 32-bit word를 dump해 software reference와 처음 달라지는 지점을 찾도록 구성했다.
| 관찰된 증상 | 먼저 확인한 지점 | 수정·판단 기준 |
|---|---|---|
| 전체 출력이 무작위처럼 보임 | IFM/WGT/OFM base address와 word 수 | Descriptor와 host memory map을 동일하게 맞춤 |
| 채널마다 값이 뒤섞임 | HWC/CHW 순서와 32-bit byte packing | 한 pixel의 channel 4개를 같은 byte 순서로 해석 |
| Backbone은 유사하지만 head가 크게 다름 | ReLU bypass, signed clamp, head scale | CONV14·CONV20을 signed INT8 도메인으로 분리 |
| 두 번째 head가 잘못된 feature를 사용 | Route의 두 번째 IFM 주소와 concat 순서 | Skip feature 보존 주소와 channel stride 확인 |
| 한 장은 되지만 반복 실행이 흔들림 | Start/done, 상태 초기화, 출력 overwrite | 229장 단일 세션에서 매 이미지 결과를 기록 |
중간 구현에서 연산 경로와 tensor 비교를 점검한 뒤, 8×8 CONV14 branch와 16×16 CONV20을 함께 사용하는 최종 검증으로 확장했다. CONV14 branch를 복구하면서 cycle과 buffer 비용이 늘어났고, 두 head를 모두 읽어 mAP를 계산했다. 최종 결과는 11.420687 FPS와 78.60% mAP이다.
평가 조건
| 항목 | 최종 조건 |
|---|---|
| 평가 이미지 | 229장 · CAPP testset close/long |
| 원본 / FPGA 입력 | 1920×1080 → 256×256 RGB |
| Class / 정답 | 60 classes · 2,959 truth boxes |
| Detection heads | 8×8×195 CONV14 + 16×16×195 CONV20 |
| 후보 생성 threshold | 0.005 |
| Class-wise NMS | IoU 0.45 |
| mAP matching | IoU 0.50 · 11-point AP |
| Precision/Recall 표시 | Score 0.24 |
평가 지표의 의미
IoU는 예측 상자와 정답 상자가 얼마나 겹치는지를 나타낸다. 이 평가에서는 IoU 0.50 이상이며 클래스가 맞는 예측을 정답과 대응시킨다. Precision은 검출했다고 표시한 결과 가운데 실제 정답의 비율이고, Recall은 전체 정답 가운데 찾아낸 비율이다. 둘 중 하나만 높이면 검출기를 과도하게 보수적으로 또는 공격적으로 만들 수 있으므로 F1은 두 값을 함께 요약한다. mAP는 confidence threshold를 변화시키며 얻은 precision–recall 관계를 클래스별로 계산한 뒤 평균한 값이며, 여기서는 11-point AP 방식을 사용한다.
후보 생성 threshold 0.005는 decode 초기에 낮은 점수의 후보도 남기는 조건이다. Class-wise NMS의 IoU 0.45는 같은 클래스에서 겹치는 상자를 정리하는 기준이고, 표의 precision과 recall은 score 0.24에서 계산한 값이다. 후보 생성, 중복 제거, 결과 집계에 쓰는 threshold를 구분해 기록했다.

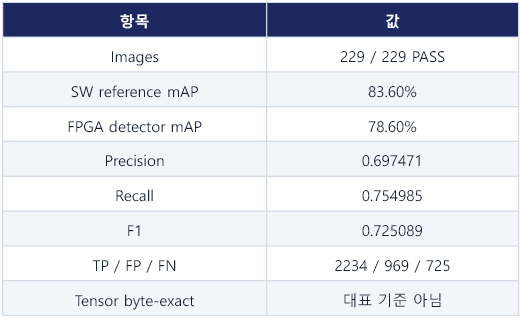

Detector 평가 결과
| 지표 | FPGA detector 결과 |
|---|---|
| mAP | 0.786049 · 78.60% |
| Precision | 0.697471 |
| Recall | 0.754985 |
| F1 | 0.725089 |
| TP / FP / FN | 2,234 / 969 / 725 |
FPGA 결과는 2,959개의 정답 상자에 대해 true positive 2,234개, false positive 969개, false negative 725개를 기록했다. Precision 0.697471은 출력한 검출 가운데 약 69.7%가 평가 조건에서 정답으로 대응되었다는 뜻이고, Recall 0.754985는 정답의 약 75.5%를 찾았다는 뜻이다. 이 두 값을 결합한 F1은 0.725089이다. mAP 0.786049는 각 클래스의 전체 precision–recall 곡선을 요약하므로 한 score 지점의 precision이나 F1과 값이 같을 필요가 없다.
시각 비교 이미지에서는 두 경로가 같은 물체를 찾는지, 상자가 사라지거나 중복되는지를 살펴봤다. 전체 정확도는 229장 mAP로 확인했다. Software 정수 기준 83.60%와 FPGA 78.60% 사이의 약 5.00%p 차이를 분석할 때는 양자화, packing, signedness, head scale과 후처리 순서를 나누어 비교할 수 있다.

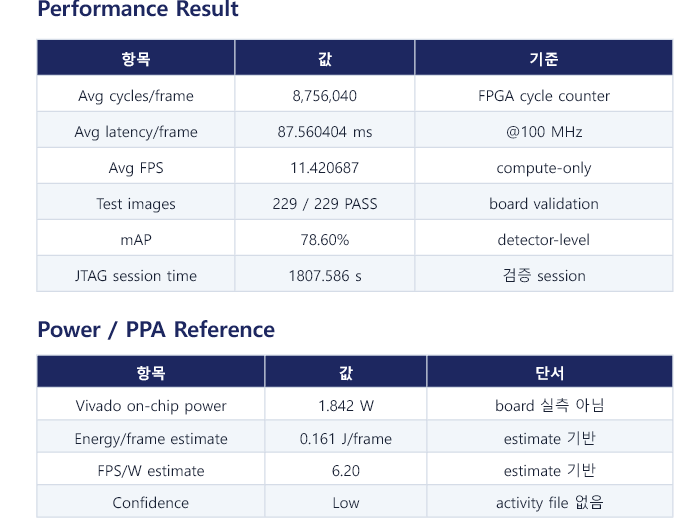

측정 범위와 처리 속도
100MHz cycle counter에서 한 이미지의 평균은 8,756,040 cycles, 87.560404ms이다. 이를 역수로 계산한 값이 11.420687 FPS이다. JTAG 입력 전송, Python 전처리와 detector 후처리는 이 수치에 포함하지 않는다. Cycle counter는 start 이후 full graph가 두 head를 만들고 완료될 때까지의 FPGA 내부 계산 구간을 센다.
| 측정 구간 | 확인값 | 포함 범위 |
|---|---|---|
| FPGA cycle counter | 87.560404ms · 11.420687 FPS | 가속기 compute-only |
| 229장 JTAG session | 1,807.586s | Program, preload, readback, 평가와 고정 overhead |
229장 JTAG 검증 세션은 총 1,807.586초가 걸렸다. 이 시간에는 program, weight와 입력 전송, readback, Python 평가와 고정 대기가 포함된다. FPGA 내부 계산 시간과 전체 검증 시간을 따로 기록해 연산에 걸린 시간과 데이터 전달·평가에 걸린 시간을 구분했다.

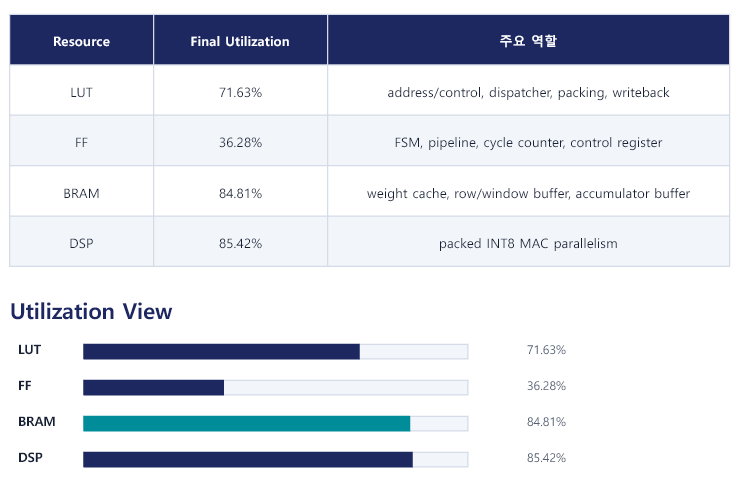

Timing·자원·전력
| 항목 | 최종 값 | 해석 |
|---|---|---|
| Clock / WNS | 100MHz / +0.111ns | Setup timing 만족 |
| WHS | +0.017ns | Hold timing 만족 |
| LUT | 45,414 / 63,400 · 71.63% | 제어, 주소, packing과 reduction 포함 |
| FF | 46,000 / 126,800 · 36.28% | Pipeline과 상태 레지스터 |
| BRAM | 114.5 / 135 · 84.81% | Weight cache와 feature buffer |
| DSP | 205 / 240 · 85.42% | Packed INT8 MAC과 requantization |
| Power | 1.842W | Vivado routed power report |
최종 critical path는 weight cache write-side register에서 BRAM 입력으로 이어지는 배선에 있었다. Timing 보고서를 따라가며 연산기의 pipeline뿐 아니라 cache 배치와 연결 경로도 함께 살펴봤다.
LUT는 제어·주소 계산·packing·reduction에, FF는 pipeline과 상태 저장에 사용된다. BRAM은 weight cache와 feature buffer, DSP는 packed INT8 MAC과 requantization에 집중된다. BRAM 84.81%와 DSP 85.42%를 사용한 상태이므로 병렬도를 늘리려면 buffer 용량과 배선 부담도 함께 고려해야 한다. Vivado 전력 보고서의 총 전력은 1.842W이다. 자원과 timing을 함께 확인하면서 연산량을 늘리는 것과 보드 안에 구현 가능한 구조를 만드는 것이 연결된 문제임을 확인했다.
Mismatch 추적 항목
Packing과 signedness 확인
HWC byte 순서, signed·unsigned activation, head output 범위를 software reference와 비교한다.
Descriptor와 DDR offset 확인
Route의 두 번째 입력과 CONV14·CONV20 저장 주소를 layer dump로 추적한다.
Requantization 경계 확인
Bias, ReLU bypass, multiplier, shift, clamp 순서를 layer별로 비교한다.
Tensor 차이를 detector 결과로 연결
Mismatch 비율과 두 head detector mAP를 함께 비교한다.
Mismatch를 찾을 때는 차이가 처음 나타난 layer에서 시작해 데이터 형식과 후처리 순서로 범위를 좁힐 수 있다. Route 뒤에서 차이가 생기면 feature 보존 주소와 channel 결합을, detection head에서 차이가 커지면 ReLU bypass와 signed clamp, head별 scale을 먼저 살펴본다. Tensor 차이에 비해 mAP 변화가 크다면 decode의 confidence와 NMS 조건을 확인한다. 앞서 정리한 점검 항목을 이런 순서로 연결하면 비교할 구간이 명확해진다.
